Электроотопительный модуль ЭК-25

Электроотопительный модуль марки ЭК-25 мощностью 25 кВт, предназначен для отопления производственных и коммунальных объектов, удалённых от источников централизованного теплоснабжения. Используются в качестве встроенного в специально отведённое помещение, отвечающее требованиям СНиП II-35-76 «Котельные установки». Выполнен на базе электроводонагревателя ЭПЗ-25и6м, единичной мощностью 25 кВт.

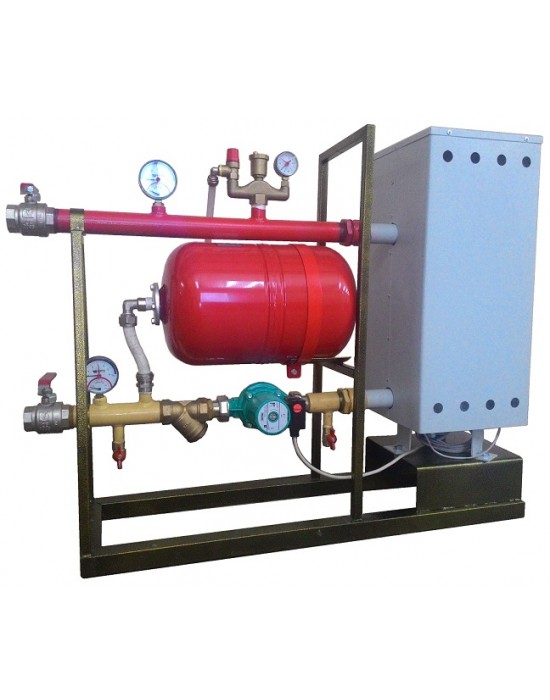

Электроотопительный модуль состоит из следующих основных узлов:

- металлической рамы цельносварной конструкции;

- электроводонагревателя с группой безопасности;

- циркуляционного электронасоса с мокрым ротором;

- фильтра магнитного очистки теплоносителя;

- запорной арматуры на выходящих трубопроводах;

- бака гидроаккумулятора;

- крана ручной подпитки системы отопления;

- термоманометров на подающем и обратном трубопроводах.

В комплект также может входит блок GSM сигнализации аварийных режимов работы и управления  электроотопительным модулем. Блок GSM позволяет передавать на запрограммированные мобильные телефоны SMS сообщения об аварийных режимах работы, по запросу или по расписанию передавать отчёт о параметрах, управлять работой электроотопительного модуля посредством передачи SMS сообщения с мобильного телефона.

Пускозащитная аппаратура и КИП управляют работой:

- циркуляционного насоса защищая его от короткого замыкания;

- электроводонагревателя в зависимости от установленных значений температур теплоносителя и воздуха в отапливаемом помещении. Защищают электроводонагреватель от короткого замыкания, перегрузки по току, неполнофазного режима, перегрева теплоносителя.

КИП выполнена на базе контроллера «Старт-5.050.332.с», индицирует показания температур в градусах Цельсия, время блокировок нагрева в секундах, пофазно напряжения в вольтах и токи нагрузки электроводонагревателя в амперах.

После монтажа и подачи питающего напряжения электроотопительный модуль полностью готов к работе, так как все необходимые настройки и уставки произведены при заводских испытаниях. При первоначальном включении дисплеи показывают рабочую температуру теплоносителя.







     Паспорт, инструкция по эксплуатации находятся в разделе "Документация"

Электрокотельные
Номинальная мощность, кВт	25
Номинальная производительность, Гкал/час	0,022
Номинальный потребляемый ток, А	38
Максимальная температура теплоносителя, С	100
Номинальное давление теплоносителя, мПа	0,3
Номинальная подача теплоносителя, м3/час	3
Емкость бака гидроаккумулятора, л	30
Масса модуля, не более, кг	78
Напряжение питания, В	380
Габаритные размеры (д.ш.в) не более, мм	1190 370 1310
