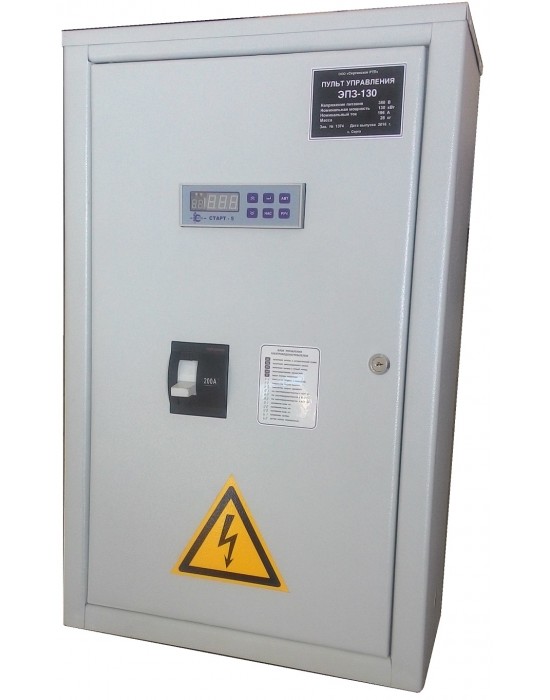

Пульт управления ЭПЗ-130

Пульт управления «ПУ ЭПЗ-130.ххх» далее пульт, предназначен для обеспечения заданных технологических параметров электроводонагревателя  ЭПЗ-100и2м, а также электрической защиты, предусматривающей автоматическое отключение электроводонагревателя и циркуляционного насоса* при недопустимых отклонениях от установленных режимов эксплуатации.

Пульт может быть использован для управления, регулирования и измерения технологических параметров в отраслях промышленности, коммунального и сельского хозяйства.

Пульт изготавливается в различных модификациях, отличающихся друг от друга комплектацией технических опций. Информация о модификации пульта зашифрована в коде полного условного обозначения.

Вид климатического исполнения  пульта управления соответствует УХЛ4  по  ГОСТ 15150-69.

Пульт управления состоит из металического ящика с открывающейся дверцей, внутри которого установлены: автоматический выключатель; электромагнитный пускатель; блок автоматического управления с датчиками тока** и температуры**; токоведущие шины.

Пульт изготовлен на базе специализированного электронного блока управления «Старт-6.300.ххх», в связи с этим функциональность пульта полностью соответствует логике работы данного контроллера.

Принцип работы пульта управления заключается в автоматическом поддержании заданных параметров температур и защит от аварийных режимов работы. Нагрев включен до тех пор, пока температура теплоносителя или воздуха в отапливаемом помещении не достигнут установленного значения.

Пульт осуществляет защиту электроводонагревателя от:

аварийно-высокой температуры в самом электроводонагревателе;

перегрузки по току;

неполнофазного режима;

отсутствие потока теплоносителя.

Пульт осуществляет защиту от неисправности температурных датчиков.

Пульт обеспечивает режим автоматического, многократного повторного включения нагрева «АПВ», после срабатывания любой из защит.

Пульт показывает суммарную потребляемую мощность в киловаттах, пофазно мощность,напряжения в вольтах и токи нагрузки электроводонагревателя в амперах.

Пульт выдаёт аналоговый (для GSM) и звуковой сигналы об аварийном отключении нагрева или насоса*.

Режим блокировки электроводонагревателя предназначен для временной блокировки работы электроводонагревателя (блок контакты входной двери ограждения, выносной радиодатчик температуры).

Пульт обеспечивает продолжение работы электроводонагревателя и насоса* после любой продолжительности случайного отключения питающей сети.

После монтажа и подачи питающего напряжения пульт полностью готов к работе, так как все необходимые настройки и уставки контроллера произведены при заводских испытаниях.

При первоначальном включении дисплеи показывают рабочую температуру теплоносителя.

Цена указана для минимальной комплектации пульта управления "ПУ ЭПЗ-130.211". Точную стоимость конкретной модификации уточняйте в прайс-листе.



*      Опция доступна в зависимости от модификации пульта управления.

**     Количество штук в комплекте зависит от модификации пульта.



     Паспорт, инструкция по эксплуатации находятся в разделе "Документация"

Пульты управления
Номинальная мощность, кВт	130
Номинальное напряжение питающей сети, В	380
Номинальный ток, А	196
Диапазон регулирования температуры воздуха в помещении, С	0,0 ÷ 50,0
Дифференциал регулирования температуры воздуха, от	0,1
Диапазон регулирования температуры теплоносителя, С	0 ÷ 100
Дифференциал регулирования температуры теплоносителя, от	1
Диапазон регулирования времени реакции на состояние блокировки	1 ÷ 100
Диапазон регулирования времени реакции на датчик потока, сек	1 ÷ 100
Время срабатывания защиты от максимального тока нагрузки, сек	1
Диапазон индикации напряжения, не менее, В	25 ÷ 250
Температура окружающей среды, С	+1 ÷ +35
Масса пульта, не более, кг	24
Диапазон уставок аварийной температуры теплоносителя, С	0 ÷ 120
Аварийное отключение нагрева при токе нагрузки, А	235
Диапазон индикации тока нагрузки, А	30÷300
Габаритные размеры (д ш в) не более, мм	220 450 710
