Без НДС: 7 700.00р.
Цена в бонусных баллах: 1850
Блок управления «Старт-6», далее контроллер, предназначен для ручного и автоматического управления электрическим электродным водонагревателем серии «ЭПЗ» и циркуляционным насосом системы отопления, служит для поддержания заданных параметров температур и защиты от аварийных режимов их работы.
Контроллер может быть использован для управления, регулирования и измерения технологических параметров иных аналогичных электроводонагревателей, в отраслях промышленности, коммунального и сельского хозяйства.
Контроллер изготавливается в различных модификациях, отличающихся друг от друга комплектацией датчиков температуры, тока, количеством и типом выходных устройств. Информация о модификации прибора зашифрована в коде полного условного обозначения.
Контроллер "Старт-6" это новая серия, более совершенная модель линейки контроллеров "Старт-5.ххх.ххх.х". При отсутствии внешних отличий, в том числе и по схеме подключения, котроллер "Старт-6" имеет ряд преимуществ и новых функциональных возможностей:
- контроллер собран на более мощной микропроцессорной базе, что позволяет увеличить точность измерительных цепей;
- контроллер измеряет потребляемую электроводонагревателем мощность, как суммарно, так и по каждой фазе;
- контроллер может служить задатчиком мощности внешнего симисторного регулятора БУСТ-2, Старт-1S, Старт-3S;
- контроллер обеспечивает режим автоматического, многократного повторного включения нагрева «АПВ», после срабатывания любой из защит.
Контроллер предназначен для установки в соответствующие по мощности пульты, щиты управления, либо в групповые шкафы КИП и автоматики управления электроводонагревателями.

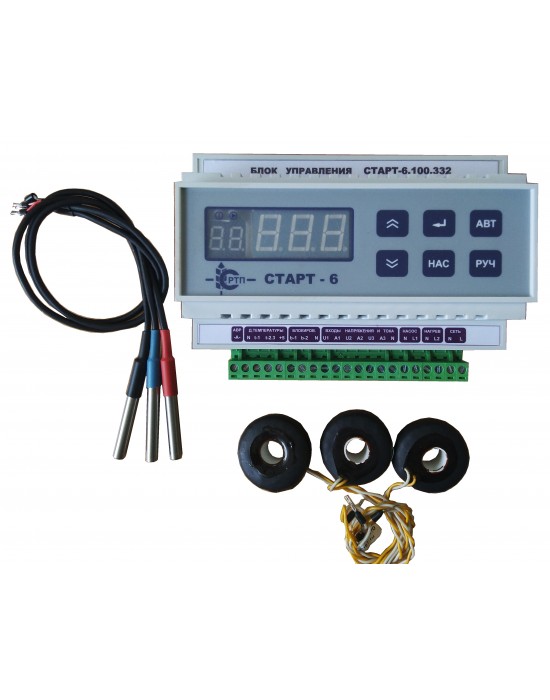

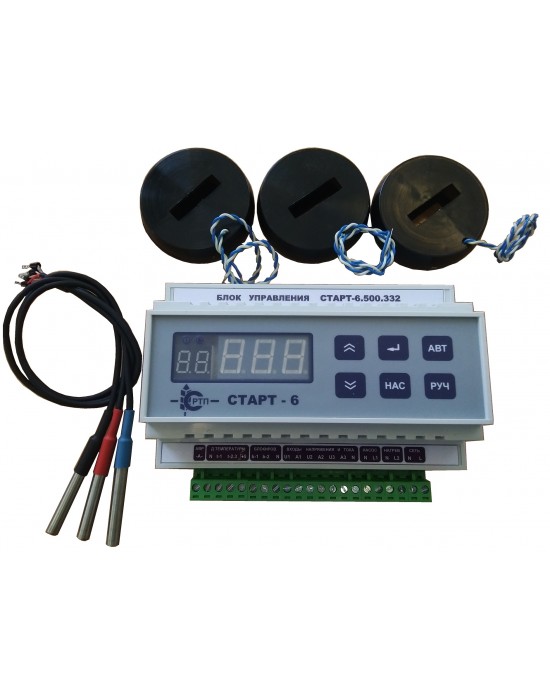

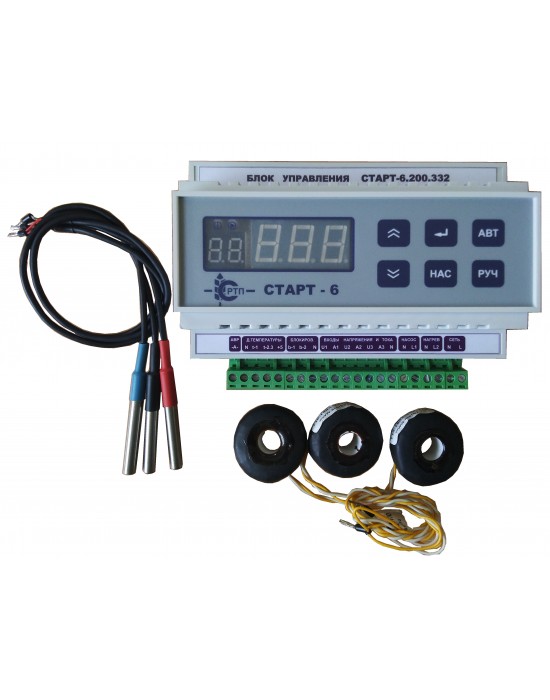

Контроллер конструктивно выполнен в пластмассовом корпусе с креплением на DIN-рейку, предназначенном для внутрищитового крепления. Все элементы контроллера размещены на двух печатных платах. На лицевой панели расположены кнопки управления, цифровые дисплеи и светодиодные индикаторы. В нижней части корпуса находится клеммник, со съемными клеммными колодками, для подключения датчиков, цепей нагрузок, блокировок и питания.
Принцип работы контроллера заключается в автоматическом поддержании заданных параметров температур и защит от аварийных режимов работы. Нагрев включен до тех пор, пока температура теплоносителя или воздуха в отапливаемом помещении не достигнет установленного значения.
Контроллер осуществляет защиту электроводонагревателя от: перегрузки по току; неполнофазного режима; аварийно-высокой температуры в электроводонагревателе; отсутствие потока теплоносителя в системе отопления. Контроллер осуществляет защиту от неисправности температурных датчиков.
Контроллер показывает сумарную потребляемую мощность в киловаттах, пофазно мощность, напряжения в вольтах и токи нагрузки электроводонагревателя в амперах. Контроллер выдаёт аналоговый (для GSM, ОПС) и звуковой сигналы об аварийном отключении нагрева и насоса.
Контроллер обеспечивает продолжение работы электроводонагревателя и насоса после любой продолжительности случайного отключения питающей сети.

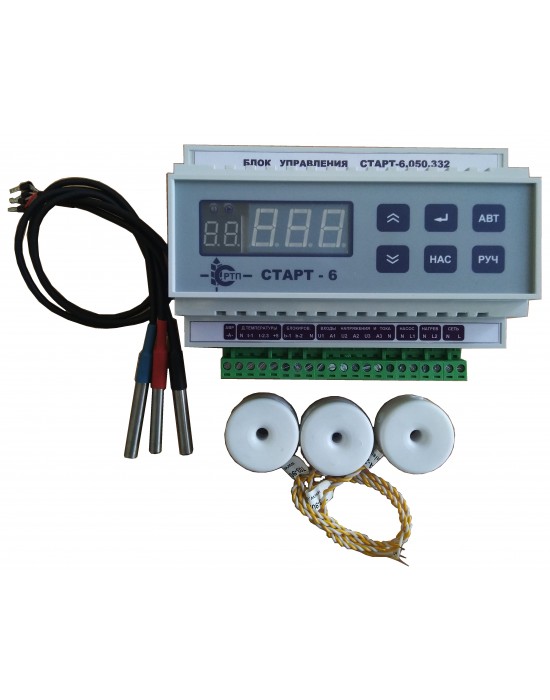

Цена указана для минимальной комплектации блока управления "Старт-6.050.211". Точную стоимость конкретной модификации уточняйте в прайс-листе.
Паспорт, инструкция по эксплуатации находятся в разделе "Документация"
Блоки управления | |
Диапазон регулирования температуры воздуха в помещении, С | 0,0 ÷ 99,9 |
Потребляемая мощность контроллером, не более, Вт | 3,0 |
Напряжение питания подключаемых нагрузок, В | 220 |
Суммарный ток подключаемых нагрузок, не более, Вт | 4,0 |
Дифференциал регулирования температуры воздуха, от | 0,1 |
Дифференциал регулирования температуры теплоносителя, от | 1 |
Диапазон регулирования времени реакции на состояние блокировок | 1 ÷ 100 |
Диапазон регулирования мощности нагрузки, % | 20 ÷ 100 |
Диапазон регулирования времени АПВ, сек | 10 ÷ 990 |
Диапазон измерения мощности нагрузки, % | 10 ÷ 100 |
Диапазон индикации напряжения, не менее В | 25 ÷ 250 |
Диапазон индикации тока нагрузки, не менее % | 10 ÷ 100 |
Температура окружающей среды, С | 0 ÷ 40 |
Габаритные размеры контроллера, не более мм | 140х100х62 |
Масса контроллера, не более, кг | 0,33 |
Напряжение питания, В | 220 |
Диапазон регулирования температуры теплоносителя, С | 0 ÷ 120 |
Диапазон уставок аварийной температуры теплоносителя, С | 0 ÷ 120 |
Время срабатывания защиты от максимального тока, сек | 1,0 |
