Электроотопительный модуль ЭК-1000

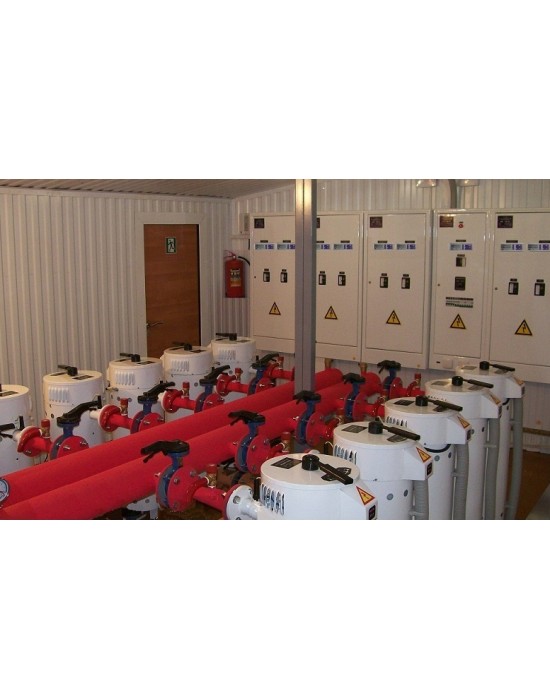

Электроотопительный модуль марки ЭК-1000 мощностью 1000 кВт, предназначен для отопления производственных и коммунальных объектов, удалённых от источников централизованного теплоснабжения. Используются в качестве встроенного в специально отведённое помещение, отвечающее требованиям СНиП II-35-76 «Котельные установки». Выполнен на базе десяти электроводонагревателей ЭПЗ-100и2, единичной мощностью 100 кВт.

Электроотопительный модуль состоит из следующих основных узлов:

- металлической рамы сборно-модульной конструкции;

- электроводонагревателей с индивидуальной запорной арматурой и группами безопасности;

- блока циркуляционных электронасосов с комплектом запорной арматуры и обратных клопанов;

- пультов управления;

- фильтра магнитного очистки теплоносителя;

- запорной арматуры на выходящих трубопроводах;

- бака гидроаккумулятора;

- узла автоматической подпитки системы отопления;

- датчика потока теплоносителя;

- узлов гидрораспределительных;

- узла водоподготовки. Применяется электромагнитная обработка воды волнами звуковой частоты, позволяющая не только не образовываться новой накипи, но и в течение двух трёх месяцев эксплуатации существенно очистить от старой существующую тепловую сеть на удалении до 160 м;

- блока GSM сигнализации аварийных режимов работы и управления  электроотопительным модулем. Блок GSM позволяет передавать на запрограммированные мобильные телефоны SMS сообщения об аварийных режимах работы, по запросу или по расписанию передавать отчёт о параметрах, управлять работой электроотопительного модуля посредством передачи SMS сообщения с мобильного телефона.

Пускозащитная аппаратура и КИП управляют работой:

- блока циркуляционных насосов, обеспечивая автоматическое включение резервного насоса по сигналу реле потока.  Для равномерного износа насосов в штатном режиме, обеспечивается попеременное их включение, через каждые шесть часов работы;

- автоматической подкачкой системы отопления, поддерживая давление в обратном трубопроводе в установленных значениях.

- электроводонагревателей как по индивидуальной температуре теплоносителя проходящего через каждый электроводонагреватель, так и по общей температуре теплоносителя в системе отопления, обеспечивают пошаговую коммутацию электроводонагревателей  с целью снижения  «скачка»  нагрузки в питающей сети. Защищают электроводонагреватели от короткого замыкания, перегрузки по току, неполнофазного режима, перегрева теплоносителя;

- аварийного электромагнитного клапана, производящего сброс избыточного давления в подающем трубопроводе системы отопления.

КИП выполнена на базе десяти контроллеров «Старт-5.200.332.с» и ведущего контроллера "Старт-5эк", индицируют показания температур в градусах Цельсия, давлений в подающем и обратном трубопроводах в Бар, время блокировок нагрева и реакции на сигнал датчика потока в секундах, пофазно напряжения в вольтах и токи нагрузки электроводонагревателей в амперах.

Работа электроотопительного модуля останавливается, отключается нагрев и работающий циркуляционный насос, в случае отсутствия потока теплоносителя (отсутствия теплоносителя) в трубопроводе отопления.

КИП осуществляет сигнализацию режимов неисправности:

- датчиков температур и давлений;

- циркуляционных насосов;

- аварийно-низкой температуры теплоносителя в обратном трубопроводе;

- низкого давления в системе отопления;

- аварийно-высокого давления в системе отопления.

Все трубопроводы гидравлической системы электроотопительного модуля покрыты теплоизоляционным материалом «Изоллат-2».

Комплектация электроотопительного модуля, его компановка, расположение точек подключения трубопроводов, могут быть изменены согласно индивидуальных требований заказчика, изложенных в техническом задании.

После монтажа и подачи питающего напряжения электроотопительный модуль полностью готов к работе, так как все необходимые настройки и уставки произведены при заводских испытаниях. Электроотопительный модуль полностью укомплектован, соответствуют всем необходимым требованиям. Всё что требуется, это установить модуль в специально предназначенном помещении, подвести трубопроводы отопления, водопровода, канализации, подключить кабели питания и контур заземления.





     Паспорт, инструкция по эксплуатации находятся в разделе "Документация"

Электрокотельные
Номинальная мощность, кВт	1000
Номинальная производительность, Гкал/час	0,860
Номинальный потребляемый ток, А	1520
Максимальная температура теплоносителя, С	100
Номинальное давление теплоносителя, мПа	0,4
Номинальная подача теплоносителя, м3/час	72
Емкость бака гидроаккумулятора, л	300
Масса модуля, не более, кг	1260
Напряжение питания, В	380
Габаритные размеры (д.ш.в) не более, мм	4600 1640 1800
