Электрокотельная ЭК-400БК

Электрокотельная марки ЭК-400БК мощностью 400 кВт, предназначена для отопления вахтовых посёлков, вагон-городков и иных производственных и коммунальных объектов, удалённых от источников централизованного теплоснабжения либо может являться транспортабельным резервным источником теплоснабжения. Автономная электрокотельная используются в качестве отдельно стоящей, пристроенной или крышной. Выполнена на базе электроотопительного модуля ЭК-400, в утеплённом блок-контейнере, отвечающем требованиям  СНиП II-35-76 «Котельные установки».

Электрокотельная состоит из следующих основных узлов:

- утеплённого блок-контейнера;

- блока электроводонагревателей с индивидуальной запорной арматурой и предохранительными клапанами;

- блока циркуляционных электронасосов с комплектом запорной арматуры и обратных клопанов;

- пультов управления;

- фильтра магнитного очистки теплоносителя;

- запорной арматуры на выходящих трубопроводах;

- бака резервного;

- бака гидроаккумулятора;

- узла автоматической подпитки системы отопления;

- датчика потока теплоносителя;

- узлов гидрораспределительных;

- узла водоподготовки;

- блока охранно-пожарной сигнализации;

- первичных средств пожаротушения;

- блока GSM сигнализации аварийных режимов работы и управления.

Краткое описание основных элементов электрокотельной.

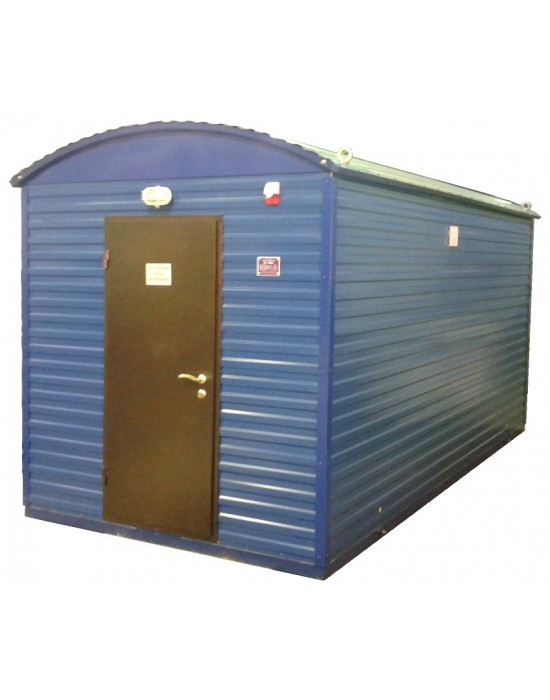

Блок-контейнер. Металлическая утеплённая цельносварная конструкция, имеет транспортабельные габариты для перевозки к месту монтажа обычным автомобильным транспортом и оснащена предустановленным технологическим тепловым оборудованием. Толщина теплоизоляции 60мм. Кровля сводчатая, утеплённая. Внутренняя и наружная отделка выполнены профлистом, цветом, согласованным с заказчиком. Пол - металлический рифлёный лист толщиной 4мм, окрашенный, утеплённый. Вентиляция вытяжная с наружными жалюзями. Строповка блок-контейнера производится сверху четырёх концевыми стропами. Электроосвещение 220В, светильники защищённые светодиодные. Розетки 220В. Проводка скрытая. Отопление блок-контейнера осуществляется от технологического оборудования. Имеется  резервный электроконвектор мощностью 1,5 кВт с автоматическим поддержанием температуры внутри помещения не ниже +5°С.

Автоматическая подпитка системы отопления. Электрокотельная оборудована узлом автоматической подпитки системы отопления водопроводной сетевой водой или из резервного бака. Включает в себя электромагнитный клапан, насос повышения давления, обратный клапан, датчик давления и датчик сухого хода.

Водоподготовка. Применяется электромагнитная обработка воды волнами звуковой частоты, позволяющая не только не образовываться новой накипи, но и в течение двух трёх месяцев эксплуатации существенно очистить от старой существующую тепловую сеть на удалении до 80 м от электрокотельной.

Блок GSM позволяет передавать на запрограммированные мобильные телефоны SMS сообщения об аварийных режимах работы, по запросу или по расписанию передавать отчёт о параметрах, управлять работой электрокотельной посредством передачи SMS сообщения с мобильного телефона.

Пускозащитная аппаратура и КИП управляют работой:

- блока циркуляционных насосов, обеспечивая автоматическое включение резервного насоса по сигналу реле потока.  Для равномерного износа насосов в штатном режиме, обеспечивается попеременное их включение, через каждые шесть часов работы. По согласованию с заказчиком возможна установка частотных электроприводов (в случае применения в качестве теплоносителя раствор антифриза);

- автоматической подкачкой системы отопления, поддерживая давление в обратном трубопроводе в установленных значениях.

- электроводонагревателей как по индивидуальной температуре теплоносителя проходящего через каждый электроводонагреватель, так и по общей температуре теплоносителя в системе отопления, обеспечивают пошаговую коммутацию электроводонагревателей  с целью снижения  «скачка»  нагрузки в питающей сети. Защищают электроводонагреватели от короткого замыкания, перегрузки по току, неполнофазного режима, перегрева теплоносителя;

- аварийного электромагнитного клапана, производящего сброс избыточного давления в подающем трубопроводе системы отопления.

КИП выполнена на базе четырёх контроллеров «Старт-5.200.332.с» и ведущего контроллера "Старт-5эк", индицируют показания температур в градусах Цельсия, давлений в подающем и обратном трубопроводах в Бар, время реакции на сигнал датчика потока в секундах, пофазно напряжения в вольтах и токи нагрузки электроводонагревателей в амперах.

Работа электрокотельной останавливается в случае отсутствия потока теплоносителя (отсутствия теплоносителя) в трубопроводе отопления.

КИП осуществляет сигнализацию режимов неисправности:

- датчиков температур и давлений;

- циркуляционных насосов;

- аварийно-низкой температуры теплоносителя в обратном трубопроводе;

- низкого давления в системе отопления;

- аварийно-высокого давления в системе отопления;

- отсутствия потока теплоносителя.

Все трубопроводы гидравлической системы электрокотельной покрыты  жидко-керамическим теплоизоляционным покрытием «Изоллат-2».

Комплектация электрокотельной, её компановка, расположение точек подключения трубопроводов, могут быть изменены согласно индивидуальных требований заказчика, изложенных в техническом задании.

Перед отгрузкой потребителю электрокотельная проходит комплекс 72^-ух часовых испытаний. При производстве монтажных работ на объекте заказчика требуется: установить блок-контейнер на ровной поверхности, подвести трубопроводы отопления, водопровода, канализации, кабели питания и контур заземления. После монтажа и подачи питающего напряжения электрокотельная полностью готова к работе, так как все необходимые настройки и уставки произведены при заводских испытаниях.





     Паспорт, инструкция по эксплуатации находятся в разделе "Документация"

Электрокотельные
Номинальная мощность, кВт	400
Номинальная производительность, Гкал/час	0,344
Номинальный потребляемый ток, А	608
Максимальная температура теплоносителя, С	100
Номинальное давление теплоносителя, мПа	0,4
Номинальная подача теплоносителя, м3/час	28
Емкость резервного бака теплоносителя, м3	0,8
Емкость бака гидроаккумулятора, л	100
Масса модуля, не более, кг	2500
Напряжение питания, В	380
Габаритные размеры (д.ш.в) не более, мм	5600 2400 2400
