Блок управления погружным насосом "Старт-5н"

Блок управления «Старт-5н», далее контроллер, предназначен для ручного, автоматического управления и защиты погружного (скважинного) электронасоса.

Контроллер может быть использован для управления и измерения технологических параметров в отраслях промышленности, коммунального и сельского хозяйства.

Контроллер предназначен для установки в пульты  управления,  либо  в  групповые  щиты   КИП и автоматики   управления насосами.

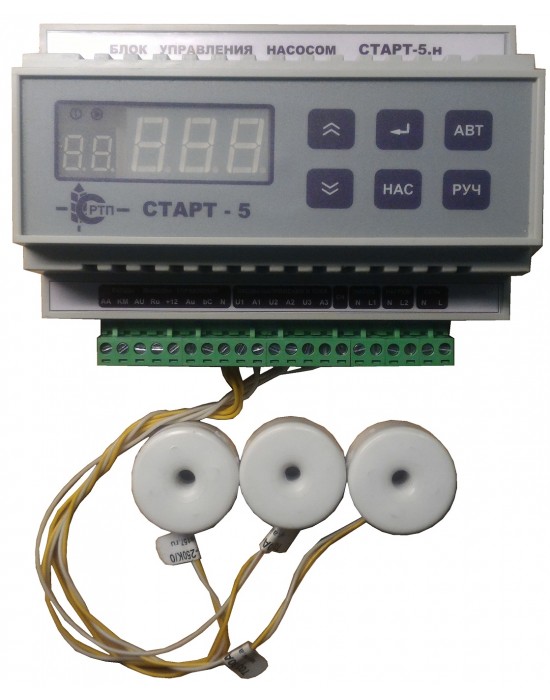

Контроллер конструктивно выполнен в пластмассовом корпусе с креплением на DIN-рейку, предназначенном для внутрищитового крепления. Все элементы контроллера размещены на двух печатных платах.

На лицевой панели расположены клавиатура управления, цифровые дисплеи и светодиодные индикаторы. Клеммник для подсоединения датчиков, цепей нагрузок, блокировок и питания находится в нижней части корпуса.

Контроллер осуществляет защиту электронасоса от: перегрузки по току; неполнофазного режима; сухого хода.

Контроллер осуществляет функцию АПВ (автоматическое повторное включение) после срабатывания защиты.

Контроллер имеет встроенный датчик температуры, может осуществлять терморегуляцию внутри пульта, щита управления.

Контроллер показывает пофазно напряжения в вольтах и токи нагрузки электронасоса в амперах.

Контроллер выдаёт сигнал на шлейф сигнализации GSM и звуковой сигналы об аварийном отключении насоса и обогрева.

Контроллер выдаёт на групповой диспетчерский пост сигналы об аварийных режимах: перегрузка по току, неполнофазный режим, сухой ход, по любым каналам связи, в том числе и через спутниковый двухсторонний интернет-канал. Адптер Ethernet в коплект поставки не входит.

Контроллер обеспечивает продолжение работы насоса и обогрева после любой продолжительности случайного отключения питающей сети.





     Паспорт, инструкция по эксплуатации находятся в разделе "Документация"

Блоки управления
Потребляемая мощность контроллером, не более, Вт	3,0
Напряжение питания подключаемых нагрузок, В	380
Суммарный ток подключаемых нагрузок, не более, Вт	30,0
Диапазон регулирования времени реакции на состояние блокировок	1 ÷ 100
Диапазон индикации напряжения, не менее В	25 ÷ 250
Диапазон индикации тока нагрузки, не менее %	10 ÷ 100
Температура окружающей среды, С	0 ÷ 40
Габаритные размеры контроллера, не более мм	140 100 62
Масса контроллера, не более, кг	0,33
Напряжение питания, В	220
Время срабатывания защиты от максимального тока, сек	1,0
